    HDMI认证 您所在的位置:首页 >专利认证 ->HDMI认证


    HDMI认证

    HDMI是(High Definition Multimedia Interface)的缩写,意思是高清晰度多媒体接口,是一种数字化视频/音频接口技术,适合影像传输的专用型数字化接口。

    HDMI技术由HDMI协会推出并管理, HDMI产品必须通过HDMI认证才能公开使用并销售。

    HDMII测试规范

    HDMI测试规范的规范细节请参考:《HDMI一致性测试规范1.1》,《HDMI规范1.1》,《HDCP规范1.1》;

    一.HDMI输出兼容性测试:

    1 HDMI接口电视的兼容性:同时传输音频和视频;

    2 DVI接口电视的兼容性:只传输视频;

    3 HDMI接口的功放的兼容性:只传输音频;

    判断标准:HDMI接口可以传输的音频支持任何能通过S/PDIF输出的压缩数字音频“2/6/8声道,32-192KHZ采样率的未压缩的数字音频,可以输出“I2S(一种数字传输界面,时差性能要优于S/PDIF,适合短距离通讯)和SPDIF的音频;它总能获得CD的音频质量;HDMI接口可以传输的视频支持高清1080I”,高清720P”,普通隔行普通逐行,同时支持NTSCPAL电视制式;可以根据接受端可以接受的视频状态自动输出“YUV”“RGB”编码的视频格式;

    二.HDMI端口插拔可靠性测试:

    1.接口热插拔可靠性:在碟机和接受端都工作的状态下,插拔HDMI接口,两端的设备是否工作正常,HDMI输出的音视频功能是否正常;

    2ESD 测试

    3.接口插拔寿命测试:多次插拔HDMI接口,测试HDMI接口寿命;判断标准:热插拔时接受端能正常输出HDMI的音视频信号,源端系统需仍正常工作;接口插拔寿命最少需要5000次以上;

    三.HDMI输出的可靠性测试:

    1.源输出端驱动能力测试;

    2.连接线的衰减特性测试;

    3.高频和大容量数据传输可靠性;

    判断标准:最长可以传输30米,保证声音图像正常;大容量DVD(多字幕,多通道)碟片播放画面的流畅性;

    4.开机,待机时,HDMI是否输出正常。

    四.HDMI连接线和接口的检测标准:

    请参考HDMI接口和连接线的供应商的检测标准;

    五.非正常工作状态下HDMI端口输出测试:

    1.高低温状态:

    2.高低压状态:

    3.长时间工作状态:

    判断标准:具体的温度,电压和工作时间的参数参考普通碟机;在这些状态下,需要HDMI接口的音视频功能正常工作;

    六.HDMI输出端口功能测试:

    1HDMI端口支持1080P,720P的高清格式视频输出;

    2HDMI端口支持各种压缩和非压缩的数字音频输出;

    3.自动侦测接受设备的屏幕比例;判断标准:在同样的片源下,HDMI高清输出图像效果应该比CVBS和普通色差更清晰,无闪烁,细节的表现力上更强,色彩更逼真(可以用高清晰的JPEG图片或DVD效果演示碟来演示);如果接受的电视设备可以解码由HDMI输出的数字音频信号,接受端应该有声音输出;HDMI输出端可以自动调整输出的宽高比来适应接受设备。


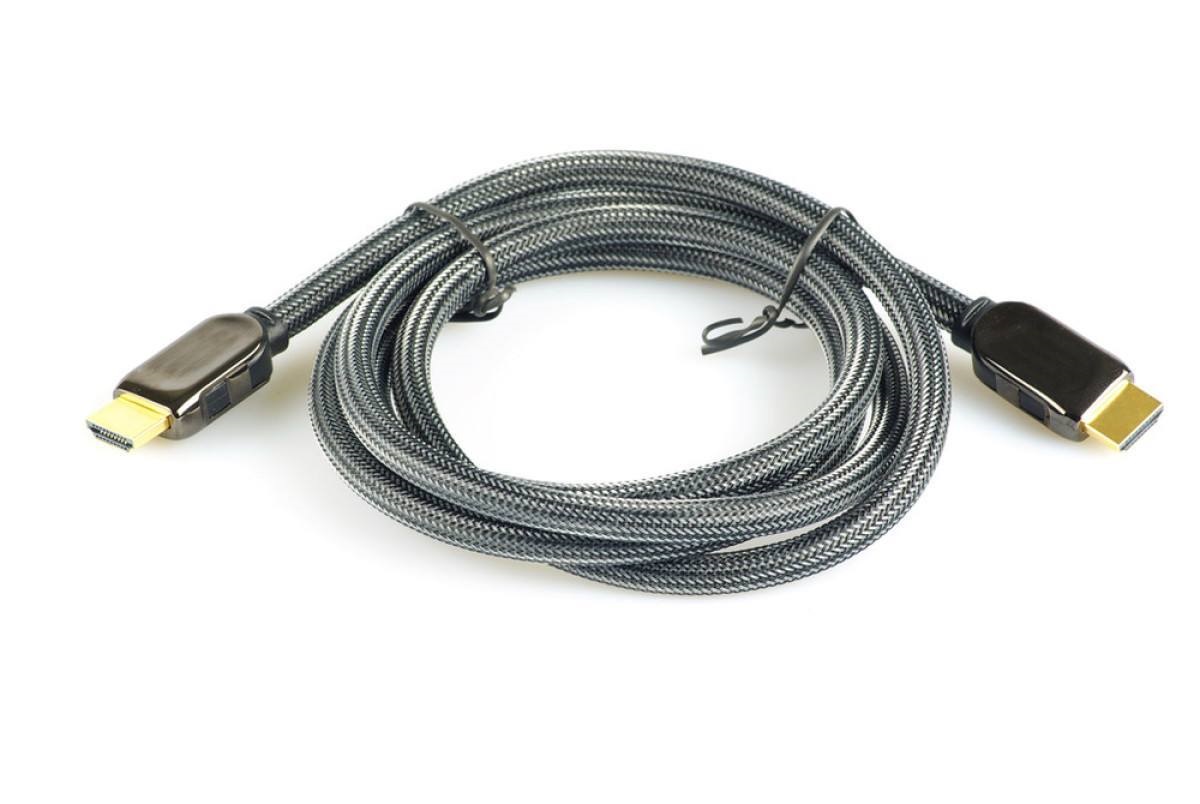

     HDMI接头

     HDMI的规格书中规定四种HDMI接口,分别是:

    HDMI A Type

    应用于HDMI1.0版本,总共有19pin,规格为4.45mm×13.9mm,为最常见的HDMI接头规格,相点对点于DVI Single-Link传输。在HDMI 1.2a之前,最大能传输165MHzTMDS,所以最大传输规格只能在于1600×1200TMDS 162.0MHz)。

    Pin

    Pin定义

    1

    TMDS   Data2+

    2

    TMDS   Data2 Shield

    3

    TMDS   Data2–

    4

    TMDS   Data1+

    5

    TMDS   Data1 Shield

    6

    TMDS   Data1–

    7

    TMDS   Data0+

    8

    TMDS   Data0 Shield

    9

    TMDS   Data0–

    10

    TMDS   Clock+

    11

    TMDS   Clock Shield

    12

    TMDS   Clock–

    13

    CEC

    14

    ReservedN.C. on device

    15

    SCL

    16

    SDA

    17

    DDC/CEC   Ground

    18

    +5V   Power

    19

    Hot   Plug Detect

    HDMI B Type

    应用于HDMI1.0版本,规格为4.45mm×21.2mm,总共有29pin,可传输HDMI A type两倍的TMDS数据量,相点对点于DVI Dual-Link传输,用于传输高分辨率(WQXGA 2560×1600以上)。因为HDMI A type只有Single-LinkTMDS传输,如果要传输成HDMI B type的信号,则必须要两倍的传输效率,会造成TMDSTx、Rx的工作频率必须提高至270MHz以上。而在HDMI 1.3 IC出现之前,市面上大部分的TMDS Tx、Rx只能稳定在165MHz以下工作。此类接口未应用在任何产品中。

    Pin

    Pin定义

    1

    TMDS   Data2+

    2

    TMDS   Data2 Shield

    3

    TMDS   Data2–

    4

    TMDS   Data1+

    5

    TMDS   Data1 Shield

    6

    TMDS   Data1–

    7

    TMDS   Data0+

    8

    TMDS   Data0 Shield

    9

    TMDS   Data0–

    10

    TMDS   Clock+

    11

    TMDS   Clock Shield

    12

    TMDS   Clock–

    13

    TMDS   Data5+

    14

    TMDS   Data5 Shield

    15

    TMDS   Data5-

    16

    TMDS   Data4+

    17

    TMDS   Data4 Shield

    18

    TMDS   Data4-

    19

    TMDS   Data3+

    20

    TMDS   Data3 Shield

    21

    TMDS   Data3-

    22

    CEC

    23

    ReservedN.C. on device

    24

    ReservedN.C. on device

    25

    SCL

    26

    SDA

    27

    DDC/CEC   Ground

    28

    +5V   Power

    29

    Hot   Plug Detect

    HDMI C Type

    俗称mini-HDMI,应用于HDMI1.3版本,总共有19pin,可以说是缩小版的HDMI A type,规格为2.42mm×10.42mm,但脚位定义有所改变。主要是用在便携式设备上,例如DV、数字相机、便携式多媒体播放机等。由于大小所限,一些显卡会使用mini-HDMI,用家须使用转接头转成标准大小的Type A再连接显示器。

    Pin

    Pin定义

    1

    TMDS   Data2 Shield

    2

    TMDS   Data2+

    3

    TMDS   Data2–

    4

    TMDS   Data1 Shield

    5

    TMDS   Data1+

    6

    TMDS   Data1–

    7

    TMDS   Data0 Shield

    8

    TMDS   Data0+

    9

    TMDS   Data0–

    10

    TMDS   Clock Shield

    11

    TMDS   Clock+

    12

    TMDS   Clock–

    13

    DDC/CEC   Ground

    14

    CEC

    15

    SCL

    16

    SDA

    17

    ReservedN.C. on device

    18

    +5V   Power

    19

    Hot   Plug Detect

    HDMI D Type

    应用于HDMI1.4版本,总共有19pin,规格为2.8mm×6.4mm,但脚位定义有所改变。新的Micro HDMI接口将比19MINI HDMI版接口小50%左右,可为相机、手机等便携设备带来最高1080p的分辨率支持及最快5GB的传输速度。

    Pin

    Pin定义

    1

    Hot   Plug Detect

    2

    Utility

    3

    TMDS   Data2+

    4

    TMDS   Data2 Shield

    5

    TMDS   Data2-

    6

    TMDS   Data1+

    7

    TMDS   Data1 Shield

    8

    TMDS   Data1-

    9

    TMDS   Data0+

    10

    TMDS   Data0 Shield

    11

    TMDS   Data0-

    12

    TMDS   Clock+

    13

    TMDS   Clock Shield

    14

    TMDS   Clock-

    15

    CEC

    16

    DDC/CEC   Ground

    17

    SCL

    18

    SDA

    19

    +5V   Power




    HDMI版本演化



    HDMI 1.1 / 1.2

    ·     HDMI 1.1

    20045月提出

    ·     支持DVD-Audio

    ·     HDMI 1.2

    20058月提出

    ·     支持8声道1bit音频(SACD所用户)

    ·     PC讯源可使用HDMI Type A接头

    ·     在维持YCbCr CE色域前提之下开放PC讯源使用原生RGB色域

    ·     要求HDMI 1.2以上显示器支持低电压讯源

    ·     HDMI 1.2a

    200512月提出

    ·     完全确立CEC沟道的功能,指令集,以及兼容性测试程序

    HDMI 1.3

    2006622日提出

    ·     扩增single-link模式的带宽至340 Mhz(数据发送速度10.2 Gbps

    ·     24bit色域(1677万色)扩张支持至30-bit, 36-bit,48-bitRGB or YCbCr)色域(相当于超过十亿色显示)

    ·     支持新的xvYCC色彩标准

    ·     支持自动语音同步(台词对嘴)机能

    ·     支持Dolby TrueHD以及DTS-HD Master Audio信号输出至外接解码器如果播放机具有直接将此二种信号解码的能力,则不需要支持HDMI 1.3,因为所有的HDMI规格都可以发送未压缩的音频信号。

    ·     提出新的小型化接头以支持轻便型摄像机

    ·     SonyPlayStation 3是第一个上市的HDMI 1.3播放机。

    ·     Sony BRAVIA KDL- 46X2500、KDL-40X2500是第一个上市的HDMI 1.3显示屏。(1080p支持新的xvYCC色彩标准, 36bits deep color

    ·     EPSON EMP-TW1000是第一个上市的HDMI 1.3的投影机(支持30-bit deep color

    ·     HDMI 1.3a

    20061110日提出

    ·     修改Cable and SinkHDMI C Type接头

    ·     Source termination recommendation

    ·     移除上升时间(rise time)和下降时间(fall time)的最高最低限制

    ·     改变CEC电容限制

    ·     澄清RGB视频量化范围

    ·     增加CEC指令关于时间及声音控制

    ·     同时Released认证的测试规格文件

    ·     HDMI 1.3b

    2007326日提出

    ·     主要是修改HDMI测试规格(HDMI Testing specification),而HDMI Specification依然是HDMI 1.3a。所以第一次出现当时的主要的HDMI Specification跟测试规格(HDMI Testing specification)是不同版本的情况发生。

    ·     1.3b 2007/03/26 Modifications to TE overview and policy description4.1

    ·     Addition of Agilent TDR to Recommended TE4.2.1.11

    ·     Clarification of tentative cable emulators4.2.1.17

    ·     Jitter tolerance test changes (8-7)

    ·     Added cable tests for TMDS_CLOCK channel (5-3)

    ·     New VL triggering (7-2)

    ·     Editorial and clarifications on CEC Line Degradation7-15, 8-14

    ·     Added testing of additional source-supported Deep Color formats (7-34)

    ·     Additional HDMI VSDB EDID checks (8-3)

    ·     Additional TTC usage5-3, 8-5, 8-6, 8-7

    ·     Incorporated Tek-recommended setup and calibration for TDR (8-8)

    ·     Clarification on Sink Deep Color Recommended Test Method (8-25)

    ·     Added long cable or cable emulator use for Repeater test (9-3)

    ·     Added color-depths for each format in Source_Video_FormatsApp. 3

    ·     Removed test for filler bytes (8-3)

    ·     Removed Tektronix part number of cable emulator EFF-HDMI-CE-01

    ·     HDMI 1.3b1

    200781日提出

    ·     仅修正关于测试设备上Type C connector的固定器(fixture)的些微内容

    ·     HDMI 1.3c

    2008725日提出

    ·     1.3b、1.3b1一样是为1.3a制订的测试标准

    ·     与之前版本的主要差异为线材的测试(增加线材测试条目或修正其内容有助于HDMI设备的互连兼容性)

    ·     亦有部分修改与repeaterCEC相关

    HDMI 1.4

    2009528日提出

    ·     新增HDMI百兆以太网沟道,允许基于互联网的HDMI设备和其它HDMI设备共享互联网接入,无需另接一条以太网线。

    ·     新增音频回授沟道(ARC, Audio return channel),让高清电视可通过HDMI线把音频信号独立传送到A/V功放接收机、音响设备上输出。

    ·     定义通用3D格式和分辨率。实现家庭3D系统输入输出部分的标准化,最高支持两条1080p分辨率的视频流。

    ·     最高支持4K×2K3840×2160p@24Hz/25Hz/30Hz4096×2160p@24Hz

    ·     拓展支持色彩空间,专为数字相机设计的色彩空间,包括sYCC601、Adobe RGB、AdobeYCC601,可在连接数字相机的时候显示更精确的逼真色彩。

    ·     新增Micro HDMI迷你接口,新的Micro HDMI接口将比19针普通接口小50%左右。

    ·     支持汽车连接系统,一种为车载高清内容传输设计的线缆规范,可避免发热、震动、噪音等汽车内部常见环境的影响,也为汽车制造商在车内传送高清内容提供一套切实可行的解决方案。[2]

    ·     HDMI 1.4a

    201034日提出

    ·     新增Top-and-Bottom(上下)格式

    ·     新增两套应用于广播系统中的强制性3D画面传输格式标准

    o            Side-by-Side Horizontal(并发水平)

    o            Top-and-Bottom(上下)

    ·     定义强制性广播、游戏、电影3D标准

    ·     HDMI 1.4a标准要求

    o            3D显示设备帧封装水平须达到720p@50、1080p@24720p@60、1080p@24

    o            Side-by-Side Horizontal需达到1080i@501080i@60

    o            top-and-bottom需达到720p@50、1080p@24720p@60、1080p@24

    ·     HDMI 1.4b

    20111011日提出

    ·     支持3D1080p120Hz

    HDMI 2.0

    201394日提出

    ·     新增2160p@50 YCbCr 4:2:0、2160p@60 YCbCr 4:2:04K分辨率)

    ·     支持21:9长宽比

    ·     32声道,4组音频流

    ·     传输带宽18Gbps

    ·     线材兼容HDMI 1.4(没有定义新的数据线和接头)

    ·     支持CEC扩展

    ·     支持双画面

    ·     动态自动声画同步

    ·     HDMI 2.0a

    201548日提出

    ·     支持高动态范围成像(HDR

    ·     HDMI 2.0b

    支持高动态范围成像(HDR)视频的传输 带宽高达18Gbps 4K @ 50/ 602160P),这是1080/60的视频分辨率的清晰的4 多达32个音频沟道进行多维身临其境的音频体验 最多的最高音频保真度1536kHz音频采样频率 双视频的同时递送流提供给多个用户在同一屏幕上 同时传送多路音频多用户(最多4 9视频宽高比:为广角戏剧21支持 视频和音频流的动态同步 CEC扩展通过单一控制点提供更多的扩展命令和消费电子设备的控制

    HDMI 2.1

    HDMI 2.1根据飞利浦撰写的白皮书增加支持动态元

    简而言之:“HDMI 2.0A涵盖HDR EOTF信令和静态元数据元数据的动态是HDMI 2.1所涵盖。

    201714日提出

    ·     带宽提升至48Gbps

    ·     支持4K 120Hz8K 60Hz

    ·     支持高动态范围成像(HDR),可以针对场景或帧数进行优化

    ·     支持eARC功能

    ·     可针对游戏帧数进行信号同步,减少画面撕裂

    ·     向后兼容HDMI 2.0、HDMI 1.4
